Quem já tentou entender como instalar o ar condicionado split sabe que o processo vai muito além de parafusar duas unidades na parede. Envolve planejamento de localização, passagem de tubulação de cobre, ligação elétrica com circuito exclusivo e realização de vácuo antes da primeira carga de gás. Neste guia, um técnico com anos de experiência em instalações residenciais e comerciais explica cada etapa com a profundidade que o processo exige — do posicionamento correto das unidades até o teste de funcionamento.
O Que Saber Antes de Instalar o Ar Condicionado Split
A instalação começa nas decisões de planejamento. Posicionamento incorreto das unidades, dimensionamento elétrico errado ou distância excessiva entre evaporadora e condensadora são problemas que nenhuma manutenção futura resolve — só uma nova instalação de ar condicionado bem feita.
Quem atua no campo há anos sabe que boa parte dos chamados técnicos em aparelhos "novos com problema" tem origem em erros cometidos nessa fase inicial, antes de qualquer ferramenta ser usada.
Como Definir o Local da Evaporadora
A unidade interna deve ser fixada a pelo menos 15 cm do teto e 2,5 m do piso, em parede estrutural que suporte o peso sem vibração. A saída de ar não pode ter obstáculos à frente — cortinas, armários altos ou divisórias que bloqueiem a distribuição do ar frio comprometem diretamente o desempenho.
A parede escolhida também precisa permitir a passagem da tubulação para o lado externo pelo caminho mais curto possível. Quanto menor o percurso dos tubos de cobre, melhor a eficiência do sistema e menor o custo de material.
Como Posicionar a Condensadora do Lado Externo
A unidade externa precisa de espaço livre ao redor para dissipar calor com eficiência. Locais confinados, com ventilação restrita ou expostos ao sol direto em parede de oeste forçam o compressor a trabalhar além do necessário — o que acelera o desgaste e aumenta o consumo de energia.
O suporte metálico deve ser fixado em superfície que suporte o peso do equipamento com folga. Em fachadas de apartamento, é necessário verificar as regras do condomínio antes de qualquer perfuração externa. A distância entre as unidades deve respeitar o limite indicado no manual do fabricante — geralmente entre 5 m e 15 m de tubulação, dependendo do modelo.
Ferramentas e Materiais Necessários para a Instalação do Split
Ter todos os itens em mãos antes de começar evita interrupções no meio do processo — especialmente nas etapas de vácuo e conexão de tubulação, que não devem ser pausadas.
Ferramentas de fixação e elétrica:
- Furadeira e talhadeira com vídea (para passagem da tubulação na parede)
- Parafusadeira, chaves de fenda e Phillips
- Alicate universal e multímetro digital
- Nível de bolha
Ferramentas específicas de refrigeração:
- Cortador de tubos de cobre
- Dobrador de tubos
- Flangeador (alargador de extremidades)
- Bomba de vácuo e manifold (manômetro)
Materiais:
- Tubos de cobre nas bitolas especificadas pelo fabricante
- Isolamento térmico em borracha (neoprene para áreas externas, espuma para internas)
- Mangueira e tubos de PVC para drenagem
- Suporte metálico para condensadora
- Abraçadeiras, buchas, parafusos e fita self-fusion
- EPIs: cinto de segurança para trabalho em altura, luvas, capacete
A bomba de vácuo é o item que mais falta em instalações informais. Sem ela, não é possível remover a umidade residual do circuito — o que compromete o gás refrigerante e acelera a degradação do compressor.
Passo a Passo: Como Fixar as Unidades na Parede
Com o planejamento definido e as ferramentas em mãos, a instalação física começa pela fixação das duas unidades. A sequência correta é sempre da unidade interna para a externa — o trajeto da tubulação depende da posição final da evaporadora.
Fixação do Suporte e da Evaporadora
O primeiro passo é posicionar a chapa de fixação (backing plate) na parede, no local definido, e marcar os pontos de furação com o nível de bolha. A chapa precisa estar perfeitamente nivelada — um desvio de poucos milímetros compromete o escoamento do dreno e pode gerar acúmulo de água na unidade interna.
Com a chapa fixada com buchas e parafusos adequados à parede, abre-se o furo de passagem para a tubulação — geralmente entre 65 mm e 75 mm de diâmetro, com leve inclinação para o lado externo para facilitar a drenagem. A evaporadora é então encaixada na chapa e travada nos pontos de fixação laterais.
Fixação e Nivelamento da Condensadora
O suporte metálico da condensadora deve ser fixado com chumbadores adequados ao tipo de parede — alvenaria, concreto ou drywall têm exigências diferentes. Após a fixação, verificar a estabilidade com teste manual antes de posicionar o equipamento.
A condensadora é parafusada ao suporte e nivelada com nível de bolha. Folgas ou inclinações na unidade externa geram vibração durante o funcionamento, transmitem ruído para a estrutura e podem deslocar o equipamento ao longo do tempo.
Como Passar e Conectar a Tubulação de Cobre
A tubulação de cobre é o elemento que interliga as duas unidades e por onde circula o fluido refrigerante — R-32 ou R-410A nos modelos mais recentes. O trajeto deve ser o mais curto e reto possível, com curvas suaves feitas com dobrador de tubos, nunca com amassamento manual.
O corte é feito com cortador específico, nunca com serrote — rebarbas internas no tubo contaminam o circuito. Após o corte, as extremidades recebem o flangeamento: o alargamento cônico que garante a vedação hermética na conexão com as válvulas das unidades.
A conexão segue sempre a mesma ordem: unidade interna primeiro, unidade externa depois. Os tubos são fixados ao longo do percurso com abraçadeiras e revestidos com isolamento térmico antes do fechamento final — o isolamento impede a troca de calor indesejada e a formação de condensado em superfície.
A mangueira de dreno segue o mesmo trajeto e deve ter caimento contínuo em direção ao ponto de escoamento externo, sem sifões ou contracurvas que acumulem água.
Ligação Elétrica: Cabeamento, Disjuntor e Fiação Terra
A ligação elétrica do split segue um esquema de três condutores entre as unidades — fase, neutro e fio de comunicação — mais a fiação terra interligando os dois equipamentos. O cabeamento entre a unidade externa e o quadro elétrico usa dois condutores: fase e neutro, dimensionados conforme a corrente nominal do aparelho.
O circuito deve ser exclusivo, com disjuntor adequado à potência do modelo. Usar um circuito compartilhado com outros equipamentos é um dos erros mais comuns e mais perigosos — sobrecargas podem provocar desde desligamento por proteção até danos à placa eletrônica.
A tensão do aparelho — 110V ou 220V — precisa ser verificada antes da conexão. Ligar um modelo 220V em rede 110V não vai funcionar. O inverso — 110V em rede 220V — danifica o equipamento de forma permanente. Toda a ligação deve seguir o diagrama elétrico do fabricante presente no manual técnico do modelo específico.
Vácuo, Teste de Vazamento e Primeira Ligação

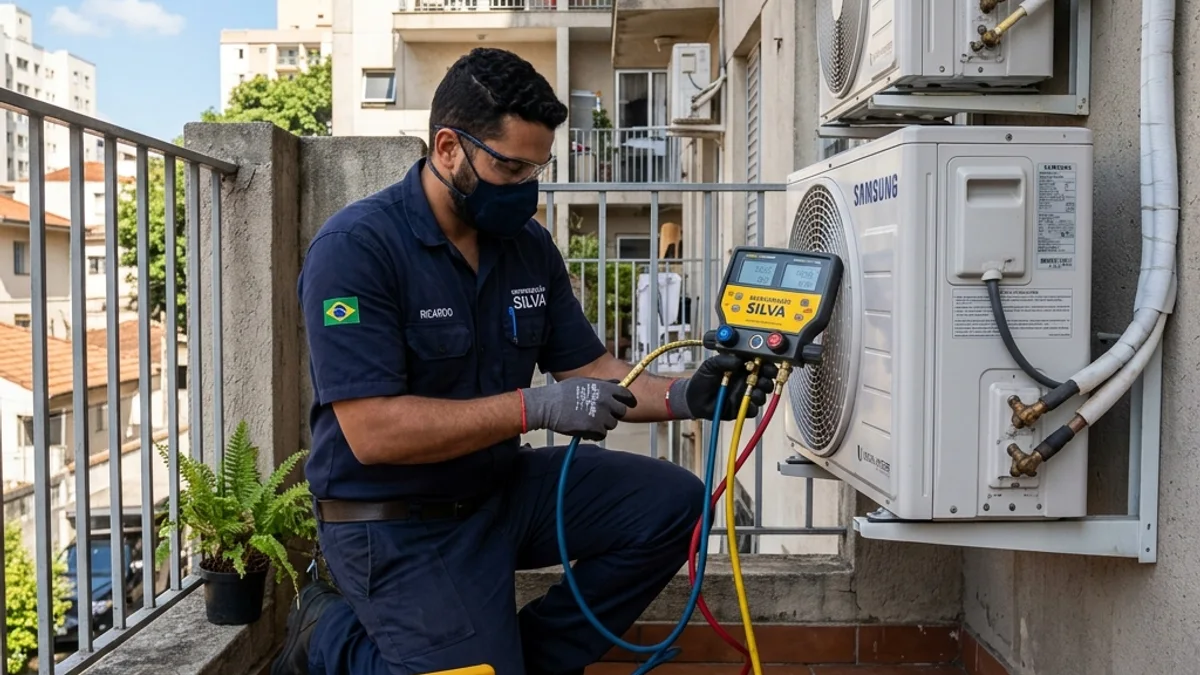

O vácuo é a etapa que mais diferencia uma instalação profissional de uma improvisada. Antes de liberar o gás refrigerante, a bomba de vácuo é conectada ao sistema pelo manifold e opera por tempo suficiente para remover toda a umidade e o ar residual do circuito — geralmente entre 30 e 60 minutos dependendo do comprimento da tubulação.
Com o vácuo atingido e estável, o manifold é monitorado por alguns minutos. Uma queda de pressão indica vazamento no sistema — que precisa ser localizado e corrigido antes de qualquer avanço. Só após a confirmação da estanqueidade o gás é liberado abrindo as válvulas da condensadora.
A primeira ligação é feita com o multímetro em modo de amperagem no cabo de alimentação. A corrente medida deve estar dentro da faixa nominal indicada no manual — desvio acima indica problema no compressor ou no circuito elétrico; desvio abaixo pode indicar carga insuficiente de gás. A temperatura do ar na saída da evaporadora também é verificada: em condições normais, deve estar entre 8°C e 12°C abaixo da temperatura ambiente.
Com todos os parâmetros dentro do esperado, a instalação está concluída. Para quem está em Campinas e região e prefere garantir esse processo com responsabilidade técnica, o serviço de instalação de ar condicionado executado por profissional habilitado assegura cada uma dessas etapas — e mantém a garantia do fabricante intacta.
Conclusão
Como mostramos no nosso manual abrangente sobre como instalar ar condicionado, o modelo split exige sequência técnica muito mais rigorosa, ferramentas específicas e atenção em cada etapa — do nivelamento da evaporadora ao vácuo do sistema antes da primeira carga de gás. Improvisar em qualquer ponto do processo compromete o desempenho, reduz a vida útil do compressor e pode anular a garantia do fabricante.
O planejamento de localização e a infraestrutura elétrica adequada são as decisões mais importantes e precisam ser tomadas antes de qualquer ferramenta ser usada. A tubulação de cobre, o isolamento térmico e o esquema elétrico correto são o que garantem eficiência real ao longo do tempo.
Para quem não tem as ferramentas específicas de refrigeração — especialmente a bomba de vácuo e o manifold — ou não tem experiência com trabalho em altura e ligação elétrica, a instalação profissional é o caminho que protege tanto o equipamento quanto quem opera.
Perguntas Frequentes
Respostas rápidas sobre o tema deste artigo. Se a sua dúvida for específica ao equipamento, envie fotos pelo WhatsApp.
É possível instalar ar condicionado split sem fazer vácuo?
Tecnicamente é possível ligar o aparelho sem vácuo, mas não deve ser feito. Sem o vácuo, umidade e ar residual permanecem no circuito e reagem com o fluido refrigerante, formando ácido que corrói componentes internos. O resultado é queda progressiva de desempenho e falha prematura do compressor — o componente mais caro do sistema.
Qual o tamanho do furo na parede para passar a tubulação do split?
O furo padrão tem entre 65 mm e 75 mm de diâmetro, dependendo da bitola dos tubos e do número de conduítes que passam pelo mesmo ponto. Deve ser feito com leve inclinação para o lado externo — cerca de 1 cm a cada 50 cm — para garantir que a água de condensação escoe naturalmente para fora.
Quanto tempo dura uma instalação de ar condicionado split?
Uma instalação padrão, sem complicações estruturais ou elétricas, leva entre 3 e 5 horas. Instalações com maior distância entre unidades, passagem de tubulação por paredes duplas ou necessidade de infraestrutura elétrica do zero podem ocupar o dia inteiro. O tempo de vácuo — entre 30 e 60 minutos — está incluído nesse período.
O ar condicionado split precisa de tomada ou vai direto no disjuntor?
Vai direto no disjuntor, em circuito exclusivo. O split não usa tomada convencional — a alimentação elétrica é feita por cabeamento fixo dimensionado conforme a corrente nominal do aparelho, conectado diretamente ao quadro elétrico com disjuntor adequado à potência do modelo.
O que acontece se a tubulação de cobre ficar muito longa?
Distâncias além do limite especificado pelo fabricante — geralmente 15 m — exigem carga adicional de gás refrigerante para compensar a queda de pressão no percurso. Sem essa complementação, o sistema opera com pressão insuficiente, o que reduz a capacidade de refrigeração e sobrecarrega o compressor. Sempre consulte o manual técnico do modelo antes de definir o posicionamento.
Instalação de split anula a garantia do fabricante se não for feita por técnico credenciado?
Sim, na maioria dos fabricantes. As condições de garantia exigem instalação por profissional habilitado em refrigeração e climatização, com responsabilidade técnica sobre o serviço. Uma instalação informal — mesmo que aparentemente correta — pode invalidar o acionamento da garantia em caso de defeito relacionado ao processo de instalação.
